Υλικό: | φυσικό λάστιχο | Χαρακτηριστικό γνώρισμα: | Κανένας άξονας και σφραγίζοντας νερό |
---|---|---|---|
Τύπος: | Κάθετο Cantilever | Θεωρία: | Φυγοκεντρικός βαρέων καθηκόντων |
διάμετρος στροφείων: | 290mm | ||
Υψηλό φως: | κάθετη cantilever αντλία φρεατίων,αντλία φρεατίων πατωμάτων |

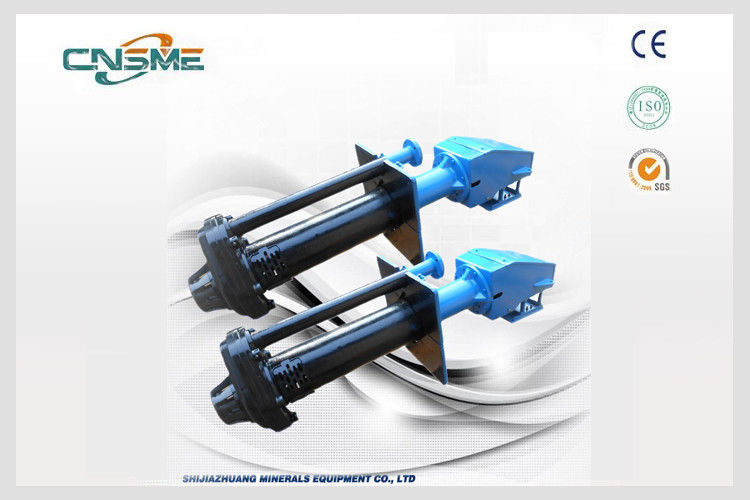

Βαρέων καθηκόντων υποβρύχιες αντλίες φρεατίων πηλού αντλιών κάθετες
Εισαγωγή:
Οι κάθετες λαστιχένιες αντλίες πηλού SPR σχεδιάζονται για να μεταφέρουν τους πηλούς στο φρεάτιο, χρησιμοποίησε κυρίως για το χειρισμό των υψηλών διαβρωτικών πηλών χωρίς την άκρη και αναπτήρα μορφής σε βάρος. Οι αντλίες σειράς TPR δεν έχουν καμία ανάγκη οποιασδήποτε σφραγίδας άξονων και σφραγίζοντας νερό, μπορούν επίσης να χρησιμοποιηθούν κανονικά για τα ανεπαρκή καθήκοντα αναρρόφησης. Το μήκος του άξονα μπορεί να προσαρμοστεί χορηγώντας τους διαφορετικούς όρους εργασίας, εκτός αυτού, προαιρετικό τοποθετημένο στροφείο και ο ταραχοποιός αναρρόφησης είναι επίσης διαθέσιμος.
Χαρακτηριστικά σχεδιασμού:
• Κάθετος, καταδυμένος, cantilever, ευθυγραμμισμένο λάστιχο σχέδιο αντλιών πηλού φρεατίων
• Δεν χρειάζεται οποιαδήποτε σφραγίδα και το νερό και τις σφραγίδες σφραγίδων
• Ενιαία δομή περιβλημάτων με τα πλεονεκτήματα του ελαφριού, μικρού όγκου, εύκολη εγκατάσταση
• Αντιδιαβρωτικά υγρά μέρη φιαγμένα από φυσικό λάστιχο
• Το μήκος του άξονα μπορεί να προσαρμοστεί χορηγώντας τους διαφορετικούς όρους εργασίας
• Η άμεση σύνδεση και η β-ζώνη και οι τροχαλίες που οδηγούνται δακτυλογραφούν για τις επιλογές
• ο ταραχοποιός αναρρόφησης και ο κοντός σωλήνας αναρρόφησης είναι επίσης διαθέσιμοι.
Προδιαγραφές:
Πρότυπο | Svr-65Q |
Ικανότητα | 22.5-105m3/h |
TDH | 5.530.5m |
Εκτιμημένη δύναμη μηχανών | 30Kw |
Ταχύτητα | 700-1500r/min |
Μέγιστη αποδοτικότητα | 51% |
Τυποποιημένο μήκος άξονων | 1200mm |
Υλικά της κατασκευής:
Περιγραφή μερών | Υλικό |
Περίβλημα | - Μαύρο φυσικό λάστιχο |
Στροφείο | - Μαύρο φυσικό λάστιχο |
Πίσω σκάφος της γραμμής | - Μαύρο φυσικό λάστιχο |
Άξονας | Χάλυβας άνθρακα |
Τοποθετώντας πιάτο | Ήπιος χάλυβας |
Διηθητήρες | Συνθετικό λάστιχο |
Προδιαγραφές:
Φυσικό λάστιχο | Πρότυπα |
Σκληρότητα (ακτή Α) | 52±3 |
300% τεντώνοντας δύναμη (MPA) | ≥4 |
Εκτατή δύναμη (MPA) | ≥21 |
Επιμήκυνση στο σπάσιμο (%) | ≥500 |
Εκτατό σύνολο στο σπάσιμο (%) | ≤25 |
Λάστιχο στη συνδέοντας δύναμη τραβήγματος μετάλλων (MPA) | ≥5 |
Γδάρσιμο cm3/1.61km του Άκρον | ≤0.08 |
Όξινη & αλκαλική ανθεκτική αξία pH (υγρό) |
3-12≤65℃ |
Καμπύλη απόδοσης:
Τύπος | Μέγεθος | Πλαίσιο | Στροφείο: SVR65206 | Σφραγίδα άξονων | Εκτίμηση πλαισίων (KW) | Κανονική ανώτατη ταχύτητα (r/min) | Ανώτατο μέγεθος μεταβάσεων (χιλ.) |
SPR | 65 | Q | 5 ανοικτά λαστιχένια φορτηγά τύπων, διάμετρος: 290mm | Συσκευασία αδένων, Expeller, μηχανική σφραγίδα | 30 | 1500 | 15 |
Κάθετη λαστιχένια αντλία Specifations φρεατίων σειράς SVR & τιμές | ||||||||||||
Αντλία Πρότυπο |
S×D (χιλ.) |
Επιτρεπόμενος Μέγιστη δύναμη (KW) |
Υλικό | Καθαρίστε την απόδοση νερού | Στροφείο | Τιμολόγηση | ||||||
Ικανότητα Q | Κεφάλι Χ (μ) |
Ταχύτητα ν (r/min) |
Max.Eff. η% |
Μήκος Άξονας (χιλ.) |
Αριθ. Vanes |
Vane Dia. (χιλ.) |
Βάρος (κλ) |
|||||
Στροφείο | m3/h | l/s | ||||||||||
SVR/40P | 80×40 | 15 | Λάστιχο () |
19.44-43.2 | 5.4-12 | 4.5-28.5 | 1000-2200 | 40 | 900 | 5 | 195 | 275 |
SVR/65Q | 120×65 | 30 | 23.4-111 | 6.5-30.8 | 5-29.5 | 700-1500 | 50 | 1200 | 290 | 420 | ||
SVR/100R | 175×100 | 75 | 54-289 | 15-80.3 | 5-35 | 500-1200 | 56 | 1500 | 390 | 850 | ||
SVR/150S | 240×150 | 110 | 72-504 | 20-140 | 10-35 | 500-1000 | 56 | 1800 | 480 | 1720 |
